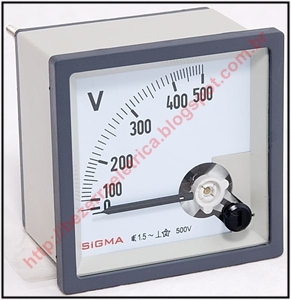

É um aparelho que realiza medições de tensão elétrica em um circuito e exibe essas medições, geralmente, por meio de um ponteiro móvel ou um mostrador digital, de cristal líquido (LCD) por exemplo. A unidade apresentada geralmente é o volt.
Muitos voltímetros, na verdade, não são nada mais do que amperímetros com alta resistência interna. O projeto dos voltímetros é tal que, com sua alta resistência interna, introduzam o mínimo de alterações no circuito que está sendo monitorado. Assim como um amperímetro indica a corrente que passa por ele, um voltímetro indica a tensão entre seus terminais.
O galvanômetro de bobina móvel é um exemplo deste tipo de voltímetro.
Para aferir a diferença de tensão entre dois pontos de um circuito, convém colocar o voltímetro em paralelo com a seção do circuito compreendida entre estes dois pontos. Por isso, para as medições serem precisas, é esperado que o voltímetro tenha uma resistência muito grande comparada às do circuito.
Voltímetros podem medir tensões contínuas ou tensões alternadas, dependendo das qualidades do aparelho.
Amperímetro
É um instrumento utilizado para fazer a medida da intensidade no fluxo da corrente elétrica que passa através da sessão transversal de um condutor. A unidade usada é o Ampère.
Como a corrente elétrica passa através dos condutores e dispositivos ligados a eles, para aferir a corrente que passa por alguma região de algum circuito, deve-se colocar o amperímetro em série com esta, sendo necessário abrir o circuito no local da medida. Por isso, para as medições serem precisas, é esperado que o amperímetro tenha uma resistência muito pequena comparada às do circuito.
Amperímetros podem medir correntes contínuas ou alternadas. Dependendo da qualidade do aparelho, pode possuir várias escalas que permitem seu ajuste para medidas com a máxima precisão possível.
Na medição de corrente contínua, deve-se ligar o instrumento com o pólo positivo no ponto de entrada da corrente convencional, para que a deflexão do ponteiro seja para a direita.
Frequencímetro
É um instrumento eletrônico utilizado para medição da frequência de um sinal periódico. A unidade de medida utilizada é o hertz (símbolo Hz). Um frequêncimetro possui um mostrador digital que pode ser em cristal líquido ou de LEDs, informando a frequência medida em Hz, kHz, MHz e GHz, conforme a escala utilizada. Muitos frequencímetros podem medir também o período do sinal medido (em segundos, milissegundos, microssegundos, nanossegundos). Os frequencímetros eletrônicos digitais fazem uso de uma base de tempo precisa (um cristal de quartzo) e circuitos contadores digitais para realizar a medição da frequência. São muito utilizados em laboratórios de eletrônica e medição em campo.
Além dos frequencímetros digitais, existem os eletromecânicos, usados para medir a baixa frequência da rede elétrica. Estes se compõem de barras de ferro doce, que vibram em determinadas frequências de ressonância e são instalados em painéis de equipamentos elétricos.
Origem Wikipédia
