Reversão de Motor Monofásico com Contatores



Esquema principal para reversão de motor monofásico de 6 terminais - 110 e 220 V



Erro no circuito de forca de 220 V. Veja a ligação da placa onde 2, 3 e 6 (ou 5) não está sendo fechado pelos contatores.
Erro reportado pelo leitor José Carlos da Silva

Em breve o circuito corregido

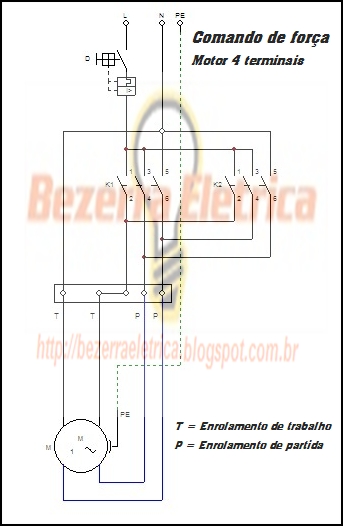

Esquema principal para reversão de motor monofásico de 4 terminais - 110 e 220 V



Esquema principal para reversão de motor monofásico de 3 terminais - 110 e 220 V


Comando de partida



Nota:  Para inverter a rotação, trocar o 5 pelo 6 ... função dos contatores
