Comando Para Acionamento de Cilindro





A pedido do leitor Fernando, elaborei este comando para acionamento de cilindro.


O comando é acionado por um multivibrador astável... Este circuito responde em nível 0 ou 1 e o flip flop respondem em transição, subida ou descida. Ambos funcionam neste comando.


O ajuste de tempo para ligar K1 e desligar K2 é feito no trimpot de 1M.

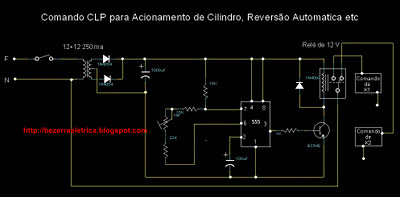

Diagrama principal e comando







Nota: adicione uma chave em série com o comando para ligar o motor



Simulação em vídeo

Para abrir o arquivo no link abaixo é preciso ter instalado o programa  Crocodile Clips Baixe para ver o funcionamento do circuito no Crocodile Clips. É só descompactar o arquivo zipado e clicar no arquivo para ver a simulação.
